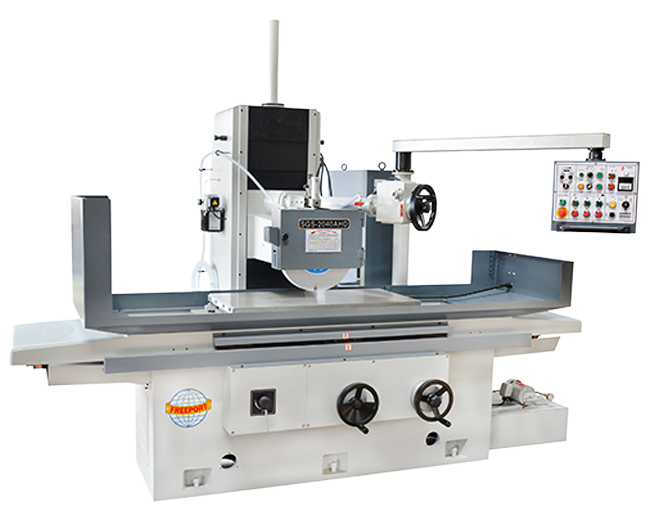

傳統橫式平面磨床
SGS-2040 AHD
高剛性結構與大行程精密研磨
-
超大研磨範圍，滿足大型精密零件與模具加工需求。
-
15HP 強力主軸搭配 4,500kg (9,920 lbs) 重型機身，確保重切削時的極致穩定性。
-
標配 0.005mm (0.0002") 上下微調機構，輕鬆實現「半條」級別的高精度控制。
機台比較
AHD與ND系列比較
| 核心規格 | AHD 系列 | ND 系列 |
|---|---|---|
| 自動化功能 | X/Y/Z 三軸自動循環 | X/Y/Z 三軸自動循環 |
| 上下軸配置 | 標準精密佈局 | 高馬力 / 高扭力動力配置 |
| 設計優勢 | 全球零件支撐、穩定性高 | 歐美專供、強化垂直進給效率 |
| 市場限定 | 全球供應 | 限定歐美地區 |

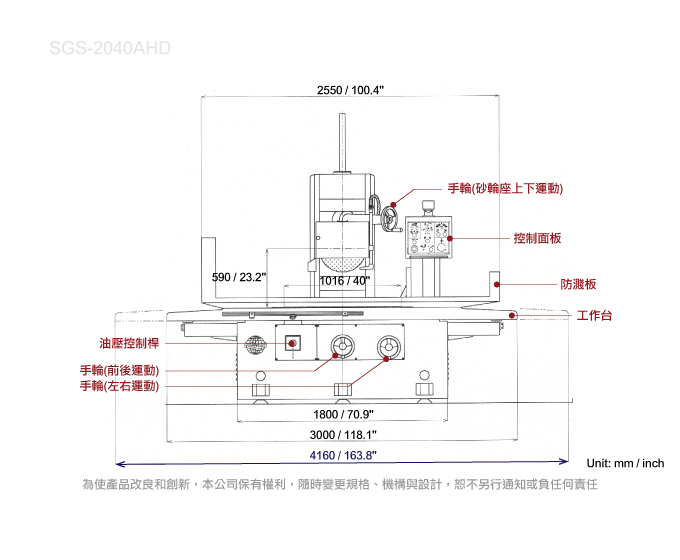

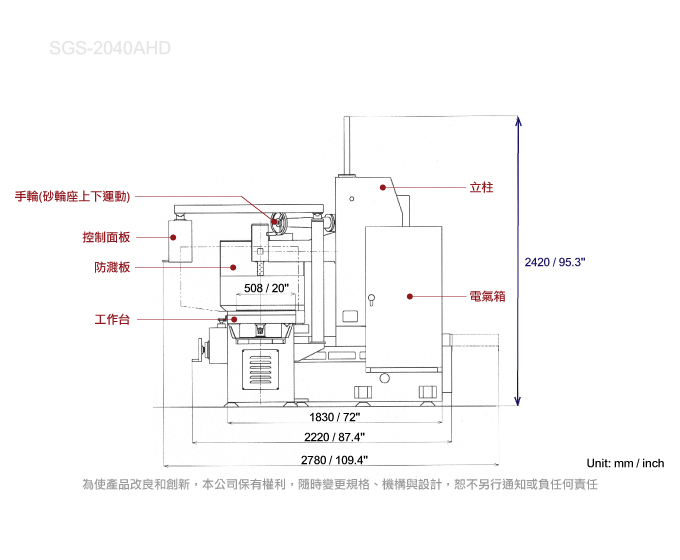

產品規格
機型：SGS-2040
| 機型 | SGS-2040 AHD |
|---|---|
| 工作台面積 (寬 x 長) | 500 x 1000 mm (20" x 40") |
| 最大研磨面積 (寬 x 長) | 500 x 1000 mm (20" x 40") |
| 工作台左右最大行程 | 1160 mm (45.7") |
| 工作台前後最大行程 | 550 mm (21.7") |
| 工作台面與主軸中心最大距離 | 590 mm (23.2") |
| 工作台左右速度 | 5~25 M / min |
| 前後每次進刀量 (60HZ) | 0 ~ 25 mm (0" ~ 1") |
| 上下手輪每一刻度 (1 gra) | 0.002 mm (0.0001") |
| 上下手輪每一轉 (1 rev) | 0.5 mm (0.02") |
| 前後手輪每一刻度 (1 gra) | 0.02 mm (0.0001") |
| 前後手輪每一轉 (1 rev) | 5 mm (0.2") |
| 上下微調進刀量每一刻度 (1 gra) | 0.005 mm (0.0002") |
| 上下微調進刀量每一轉 (1 rev) | 0.05 mm (0.002") |
| 左右行程調整距離 | 150~1100 mm (" ~ ") |
| 前後行程調整距離 | 0~510 mm (" ~ ") |
| 主軸馬達 | 15HP x 4P |
| 油壓泵馬達 | 5HP x 4P |
| 前後馬達 | 1/4HP x 6P |
| 上下馬達 | 1/2HP x 4P |
| 砂輪尺寸 (外徑 x 厚度 x 內徑) | 405 x 50 x 127 mm (16" x 2" x 5") |
| 主軸速度 (60 / 50HZ) | 1750 RPM / 60 HZ (1450 RPM / 50 HZ) |
| 沖水泵浦 | 1/8HP |
| 工作台最大荷重 | 1000 kgs( lbs) |
| 機器淨重 | 4500 kgs(9,920 lbs) |
| 裝箱毛重 | 5000 kgs(11,023 lbs) |
| 裝箱尺寸 (長 x 寬 x 高) mm | 3370 x 2280 x 2226 mm(132.7" x 89.8" x 87.4") |
應用產業
-
應用範圍適用於模具零件、治具、精密五金及小型機械零件等之平面研磨作業。結構緊湊、操作靈活，搭配微調與快速進刀機構，兼具精度與操作效率。 -
加工材料適用於鋼材、鑄鐵、非鐵金屬及硬質合金等材料之精密研磨。能有效提升工件平整度與表面光潔度。 -
產業應用廣泛應用於模具、工具、電子零組件及精密零件製造業。特別適合中小型工件之精密研磨與小批量生產環境。
